UniFi Design Center łatwo potraktować jako narzędzie do tworzenia atrakcyjnych map pokrycia Wi-Fi. Wystarczy zaimportować rzut budynku, ustawić kilka punktów dostępowych i spojrzeć na kolorową siatkę zasięgu. Można wtedy odnieść wrażenie, że projekt jest gotowy. W praktyce to dopiero początek.
Przy realnym planowaniu sieci nie chodzi wyłącznie o to, czy sygnał dotrze do pomieszczenia. Trzeba wiedzieć, gdzie będą pracować użytkownicy, które obszary rzeczywiście wymagają pokrycia oraz jakie elementy wyposażenia mogą tłumić sygnał. Do projektu dochodzą też kamery, punkty RJ45, zasilanie PoE, czujniki, trasy kablowe i ustalenia z ekipą montażową.
Właśnie wtedy Design Center staje się naprawdę przydatne: nie jako zamiennik pomiarów w terenie, lecz jako wspólne miejsce do uporządkowania koncepcji przed instalacją. Pozwala wcześniej zadać właściwe pytania, porównać warianty i wychwycić część błędnych założeń.
Ważne: Design Center pozostaje narzędziem planistycznym. Po montażu trzeba zweryfikować projekt w rzeczywistym budynku, sprawdzając między innymi zasięg, roaming, zajętość kanałów, interferencje i zachowanie urządzeń klienckich.
Rzut budynku i prawidłowa skala

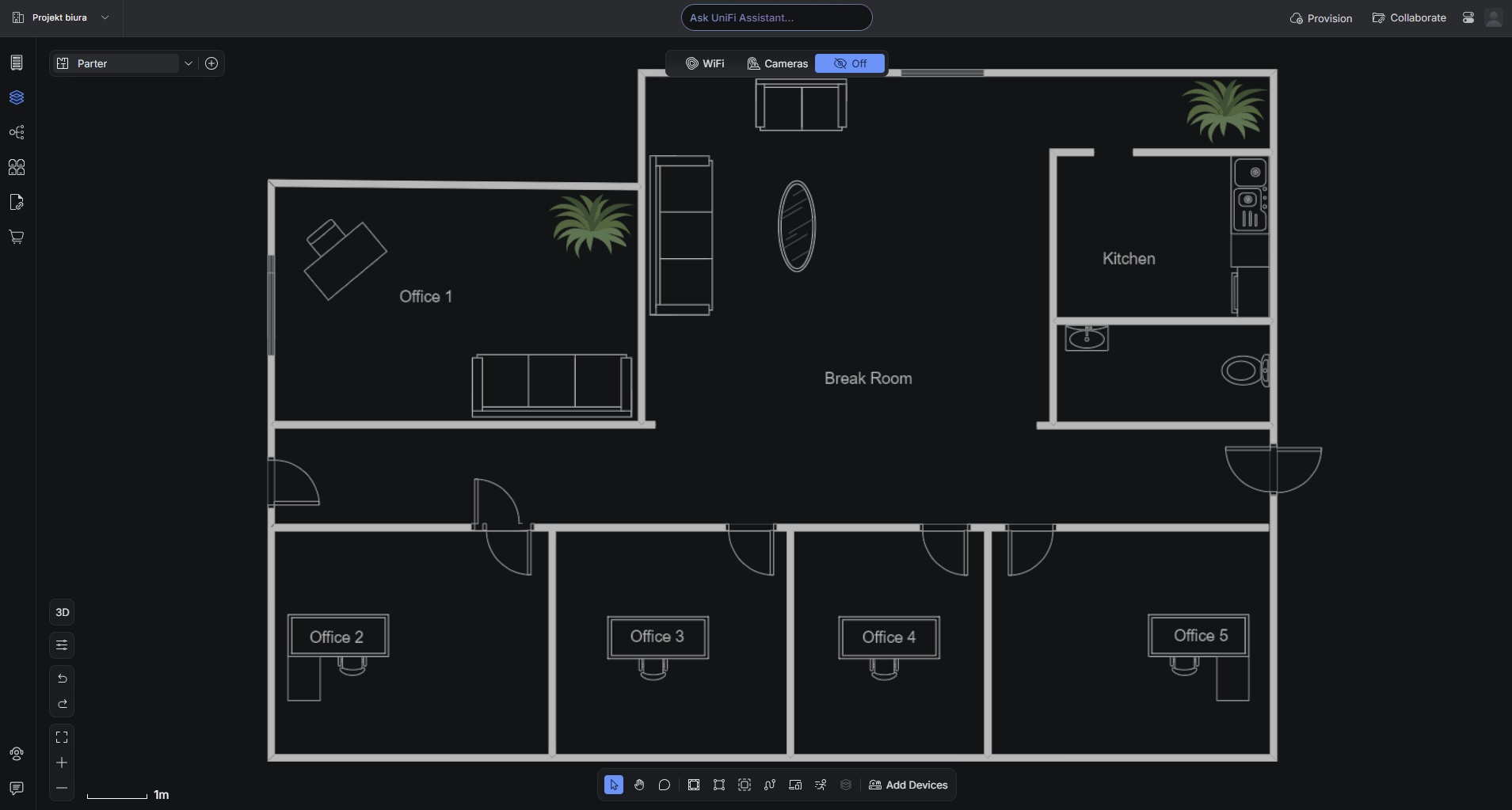

Projekt zaczyna się od dodania rzutu budynku i precyzyjnego ustawienia skali. Tego kroku nie należy bagatelizować, ponieważ jego dokładność wpływa na wiarygodność całej symulacji. Błędnie wyskalowany plan sprawia, że mapa zasięgu, pola widzenia kamer oraz odległości między urządzeniami stają się jedynie estetyczną wizualizacją.

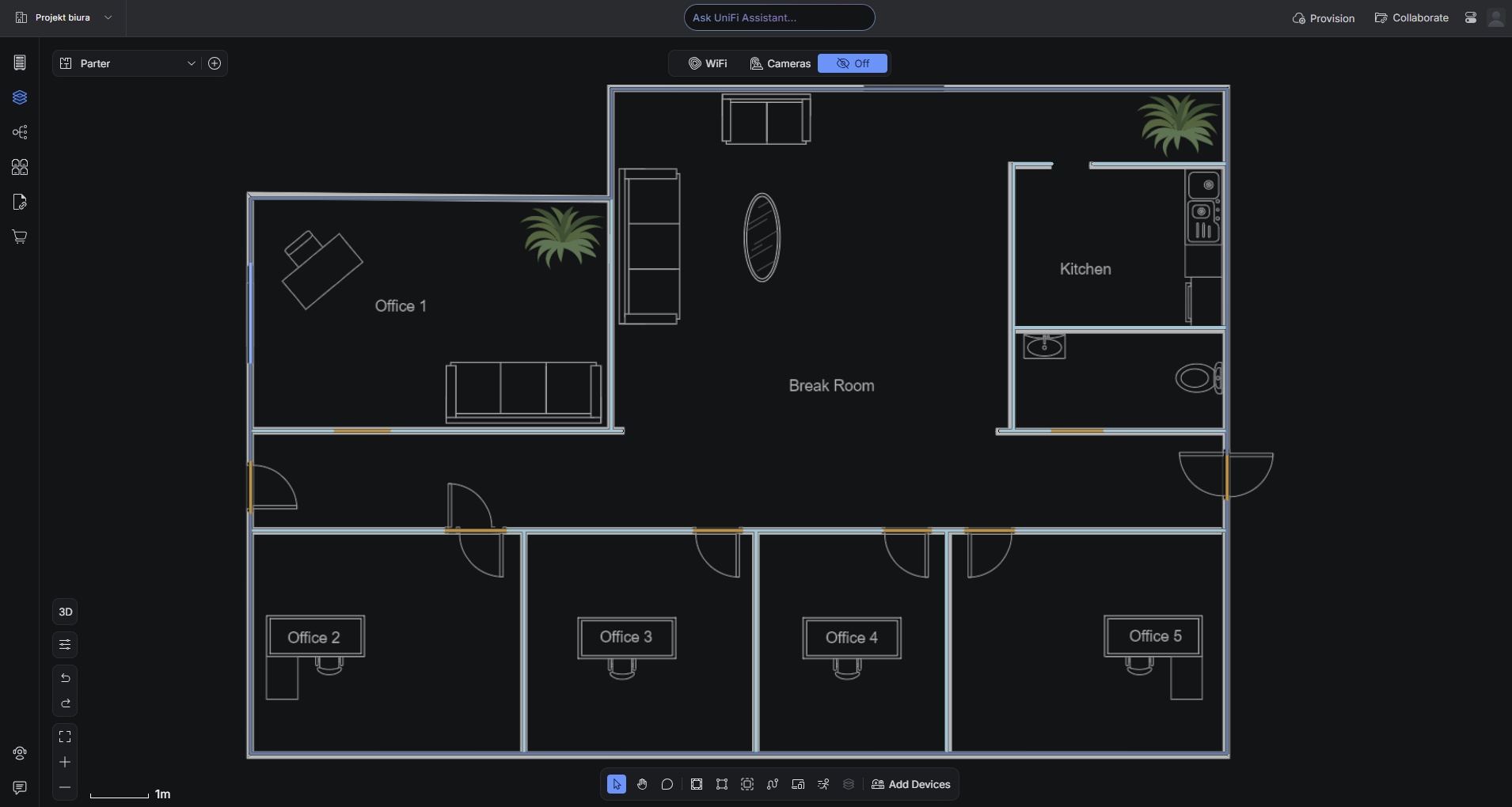

Po ustawieniu skali należy narysować ściany i drzwi. Różne materiały, takie jak lekkie ściany działowe, przeszklenia czy grube mury zewnętrzne, tłumią sygnał w odmienny sposób. Nie trzeba odwzorowywać każdego detalu architektonicznego, ale główne przegrody i strefy ograniczające zasięg powinny znaleźć się w modelu.
Sam plan nie pokaże jednak, z czego faktycznie wykonano przegrodę, czy nad sufitem jest miejsce na montaż AP ani czy do wybranego punktu można wygodnie doprowadzić przewód. Takie informacje warto zapisywać bezpośrednio w projekcie.
Komentarze jako część procesu projektowego

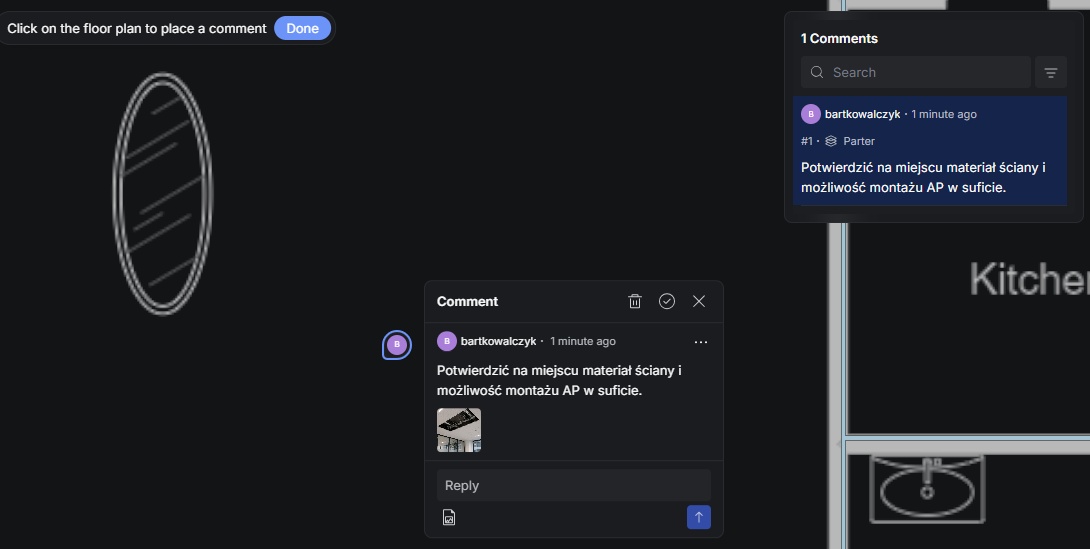

Komentarze w Design Center pomagają zapisać kwestie wymagające sprawdzenia, potwierdzenia lub przekazania instalatorowi. Po zaproszeniu drugiej osoby przez funkcję Collaborate współpracownik może odpowiadać na uwagi, dodawać własne informacje i załączać zdjęcia z miejsca instalacji.
Po zakończeniu ustaleń komentarz można oznaczyć jako rozwiązany. Dzięki temu projekt przechowuje nie tylko rozmieszczenie urządzeń, ale również historię decyzji i listę tematów zweryfikowanych na miejscu.
Wi-Fi Zones: zasięg tam, gdzie jest potrzebny

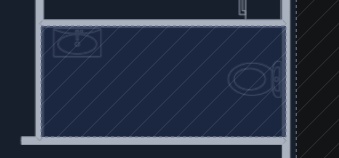

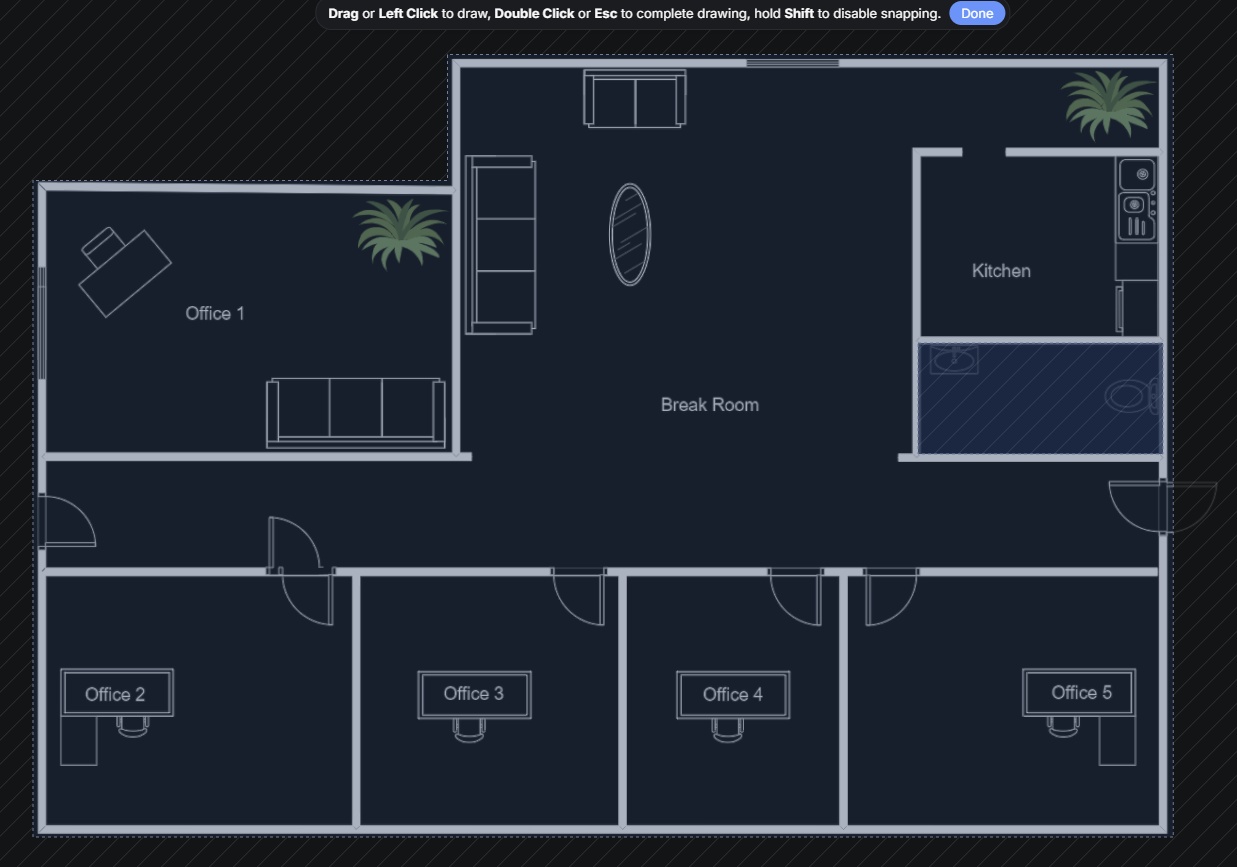

Nie każdy fragment budynku wymaga takiego samego poziomu pokrycia. Stanowiska pracy, sale spotkań, recepcja i przestrzeń typu open space mają inne znaczenie niż toalety, szyby techniczne czy pomieszczenia magazynowe. Funkcja Wi-Fi Zones pozwala wskazać obszary istotne dla użytkowników i wyłączyć miejsca, które nie powinny wpływać na ocenę projektu.
Takie podejście ogranicza ryzyko przewymiarowania instalacji. Celem nie jest uzyskanie zielonej mapy w każdym zakątku budynku, lecz zapewnienie odpowiedniej jakości sieci tam, gdzie będzie ona naprawdę używana.
Obiekty wpływające na tłumienie sygnału

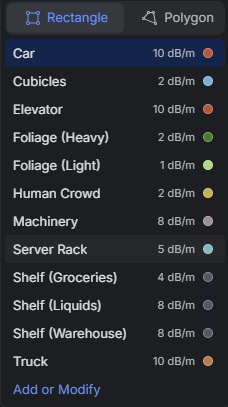

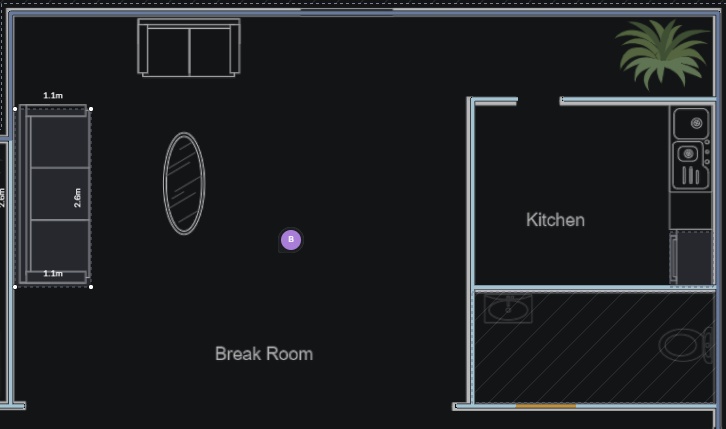

Same ściany nie opisują całego środowiska radiowego. Sygnał przechodzi także przez regały, szafy, większe meble, boksy biurowe, wyposażenie techniczne, maszyny i skupiska ludzi. Część tych elementów może tłumić Wi-Fi mocniej niż zwykła ściana działowa.
Uwzględnienie takich przeszkód zmniejsza ryzyko zbyt optymistycznej symulacji. Pozwala też wcześniej zauważyć, że problemem może być nie tylko odległość od AP, ale również wyposażenie znajdujące się pomiędzy punktem dostępowym a użytkownikiem.
Rozmieszczenie punktów dostępowych

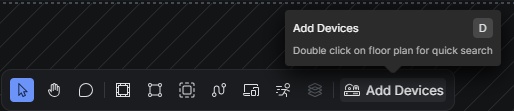

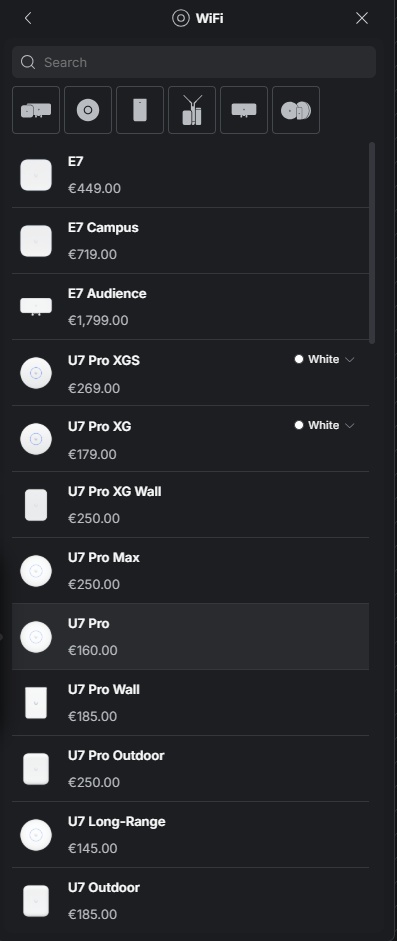

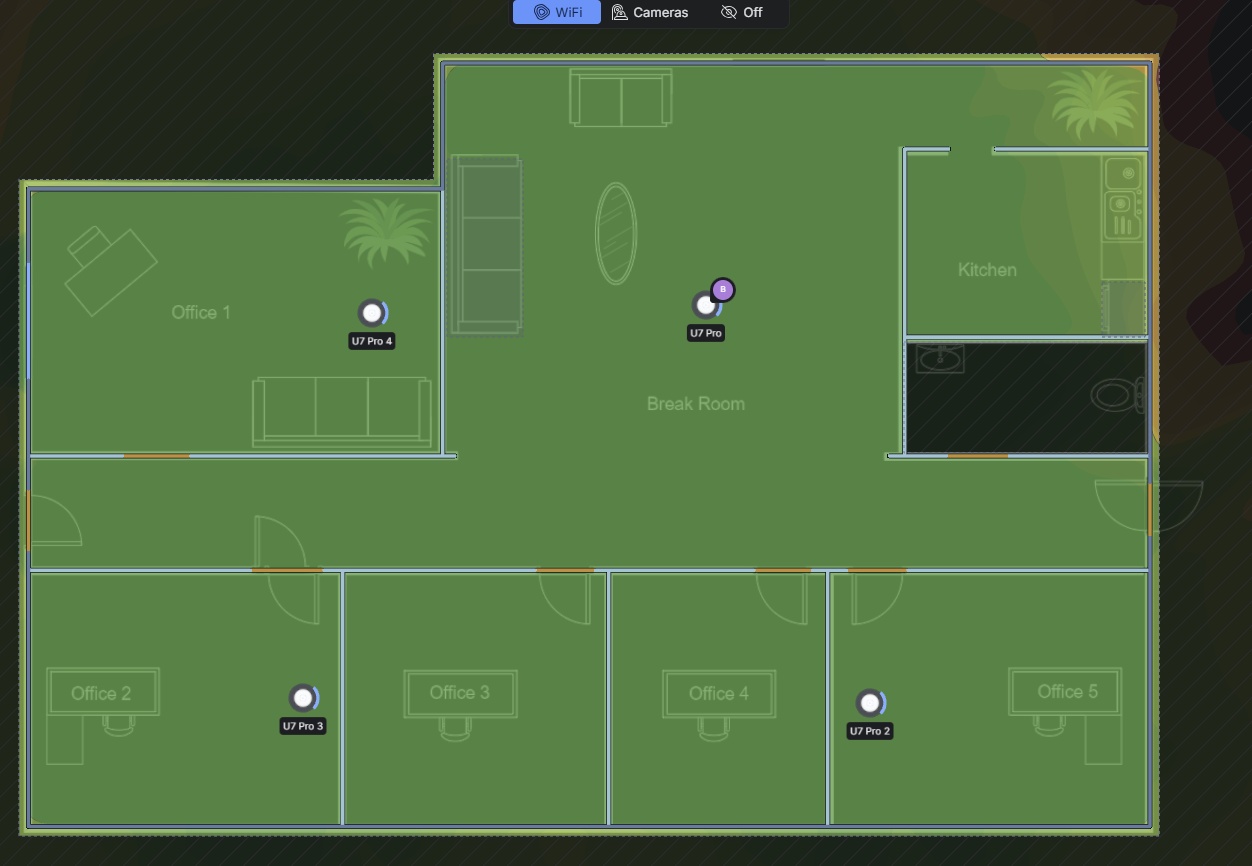

Dopiero przygotowany model budynku daje dobry kontekst do rozmieszczenia AP. Design Center pozwala wybrać konkretny model urządzenia UniFi i umieścić go na planie. W prezentowanym przykładzie wykorzystano punkty dostępowe U7 Pro rozmieszczone w kilku częściach biura.
Zielony obszar oznacza, że według symulacji sygnał dociera do większości pomieszczeń. Nie mówi jednak wszystkiego o jakości pracy sieci, planie kanałowym, zakłóceniach ani zachowaniu urządzeń klienckich.
Interferencje, kanały i SNR
Mocny sygnał nie zawsze oznacza dobre połączenie. Użytkownik może mieć prawidłowy poziom RSSI, a mimo to doświadczać spadków prędkości, opóźnień lub niestabilności, jeśli środowisko radiowe jest zaszumione albo punkty dostępowe źle współpracują kanałowo.

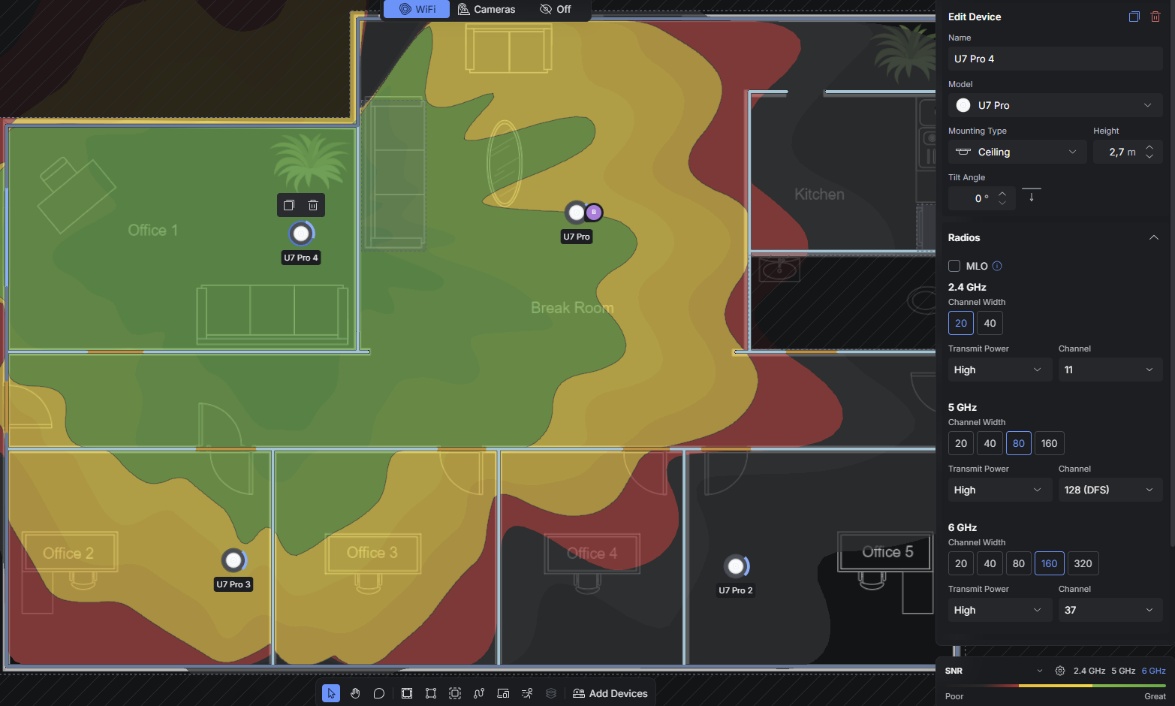

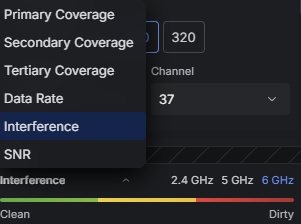

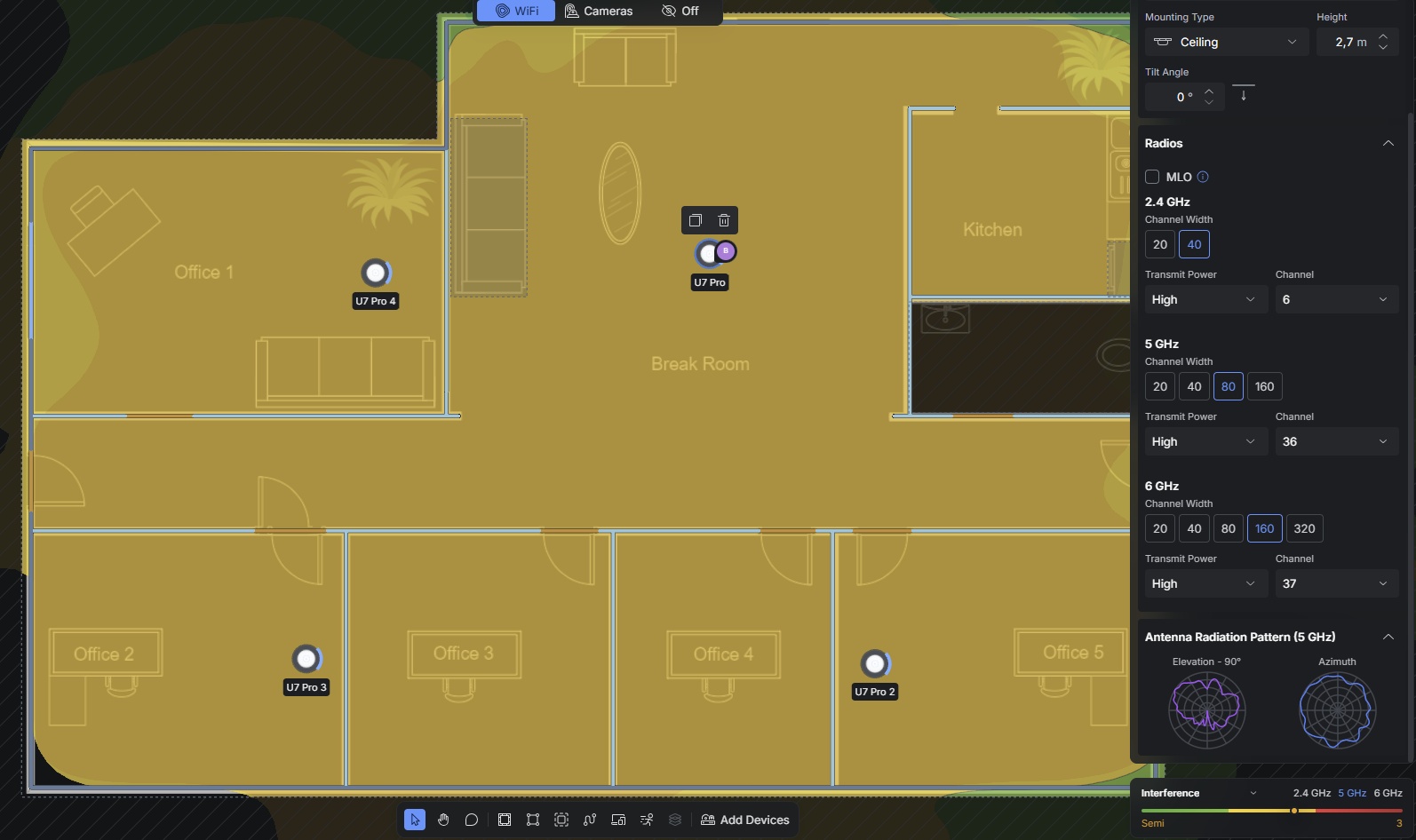

Widok Interference pomaga sprawdzić, czy punkty dostępowe nie nakładają się kanałami w sposób pogarszający działanie sieci. Widok SNR pokazuje natomiast stosunek sygnału do szumu i pozwala ocenić, czy odbierany sygnał jest wystarczająco wyraźny względem zakłóceń.

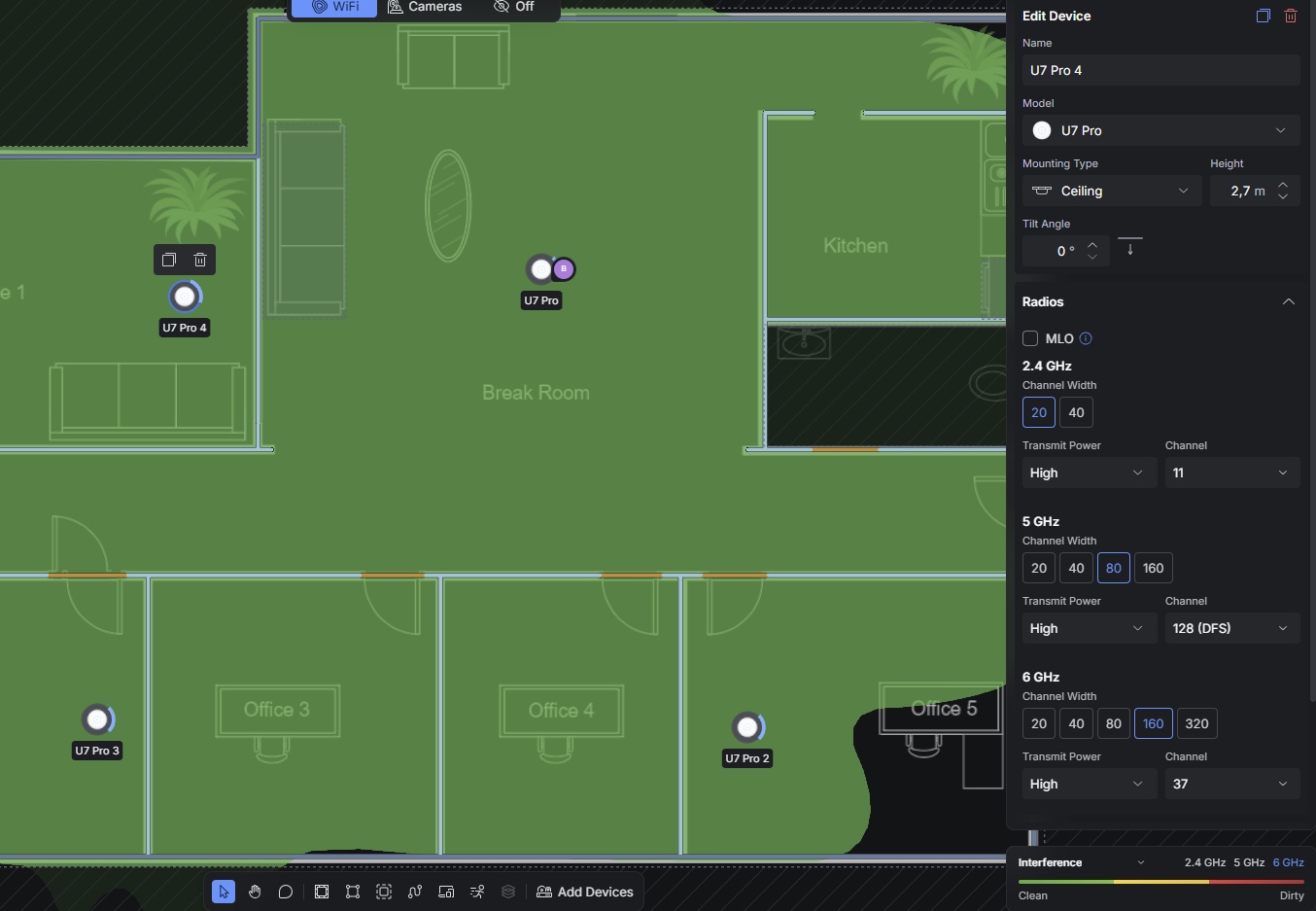

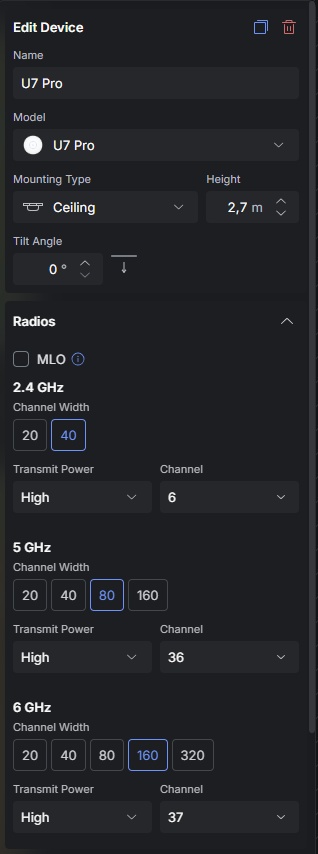

W przykładzie kanały ustawiono ręcznie dla poszczególnych pasm. Dla 2,4 GHz zastosowano szerokość 20 MHz, ponieważ szersze kanały łatwo prowadzą w tym paśmie do nakładania się transmisji. W pasmach 5 i 6 GHz można korzystać z większych szerokości, ale przy wielu AP nadal trzeba kontrolować interferencje.
Dopiero zestawienie kilku warstw daje pełniejszy obraz. Primary Coverage pokazuje, czy sygnał dociera do pomieszczeń, Interference wskazuje możliwe wzajemne zakłócanie AP, a SNR pozwala ocenić jakość sygnału względem szumu.
Zasięg SuperLink dla czujników

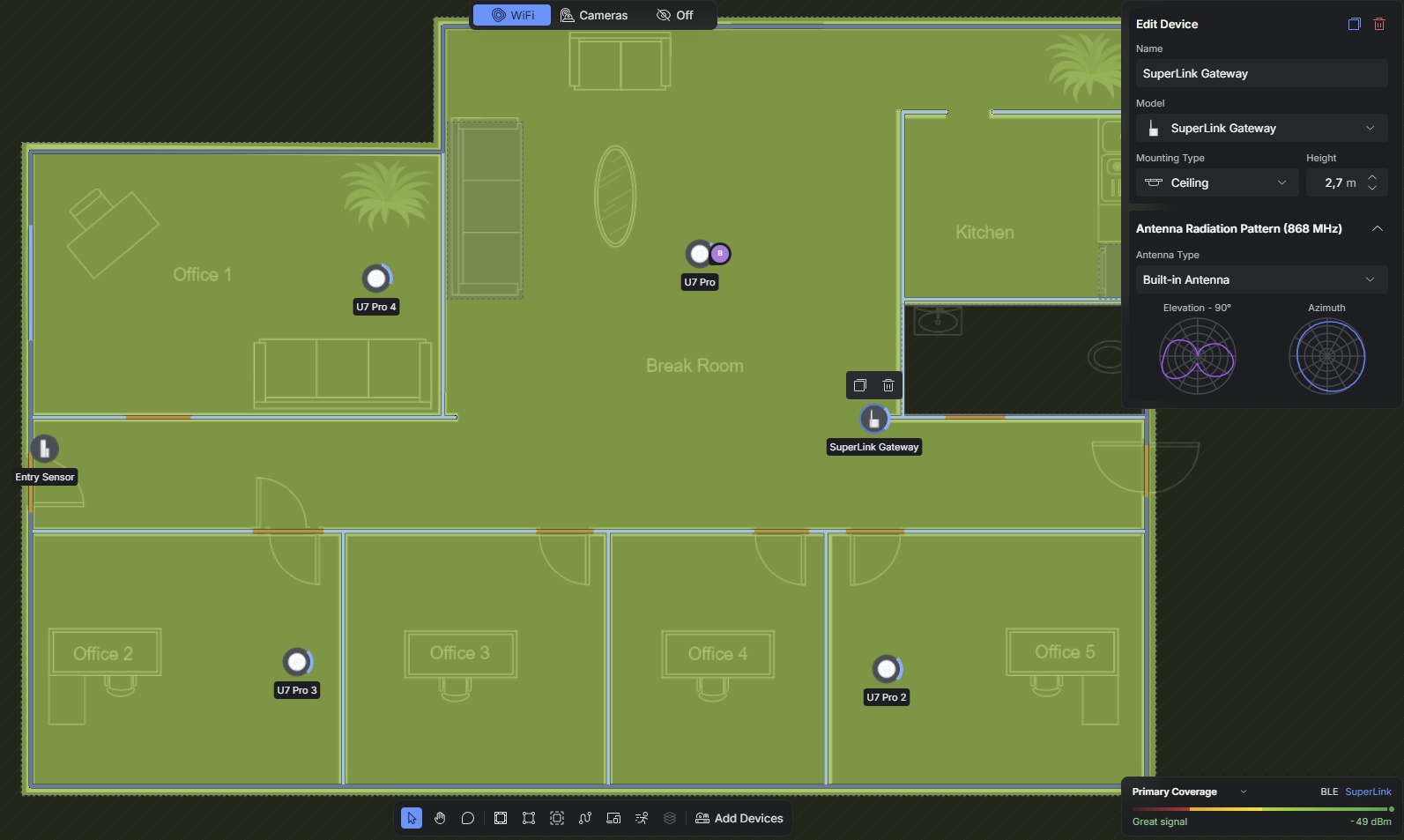

Design Center wspiera również planowanie urządzeń dodatkowych. Podgląd zasięgu SuperLink pozwala ocenić łączność wybranych czujników z bramką z uwzględnieniem ścian, odległości, kondygnacji i miejsca montażu.
Taka symulacja pomaga wcześniej sprawdzić, czy jedna bramka wystarczy dla całego obszaru, czy konieczne będzie dodatkowe urządzenie. Design Center zaczyna dzięki temu pełnić rolę wspólnego modelu wdrożenia obejmującego więcej niż jedną warstwę infrastruktury.
Symulacja pola widzenia kamer

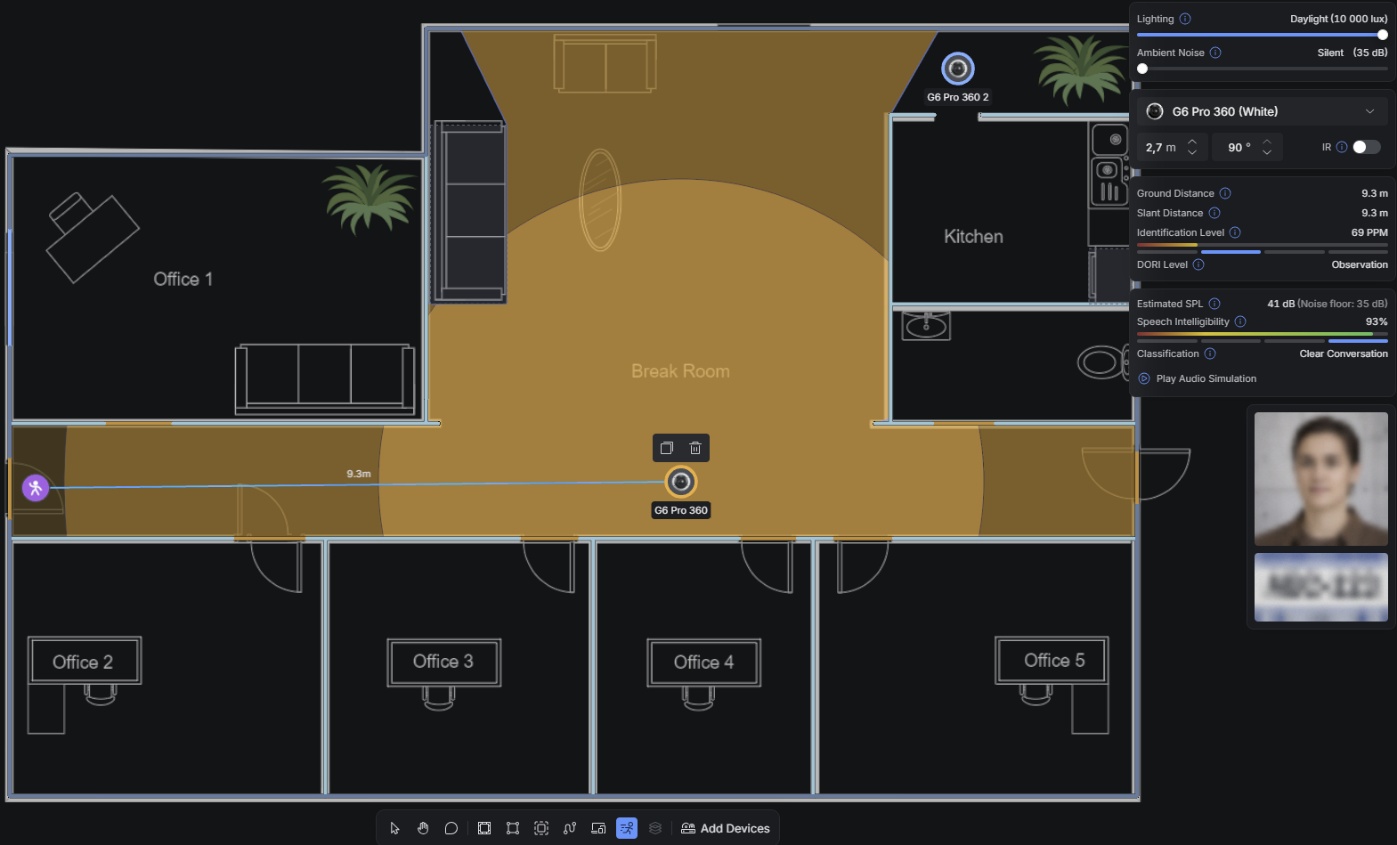

Samo objęcie wejścia, korytarza lub recepcji polem widzenia kamery nie oznacza jeszcze, że nagranie będzie użyteczne po zdarzeniu. Znaczenie mają odległość, kąt, wysokość montażu, oświetlenie, praca IR oraz poziom szczegółowości obrazu.
Design Center pozwala zmieniać parametry środowiskowe, takie jak Lighting i Ambient Noise. Można dzięki temu porównać zachowanie kamery w różnych warunkach oświetleniowych i akustycznych oraz ocenić funkcje związane z obrazem i czytelnością mowy.

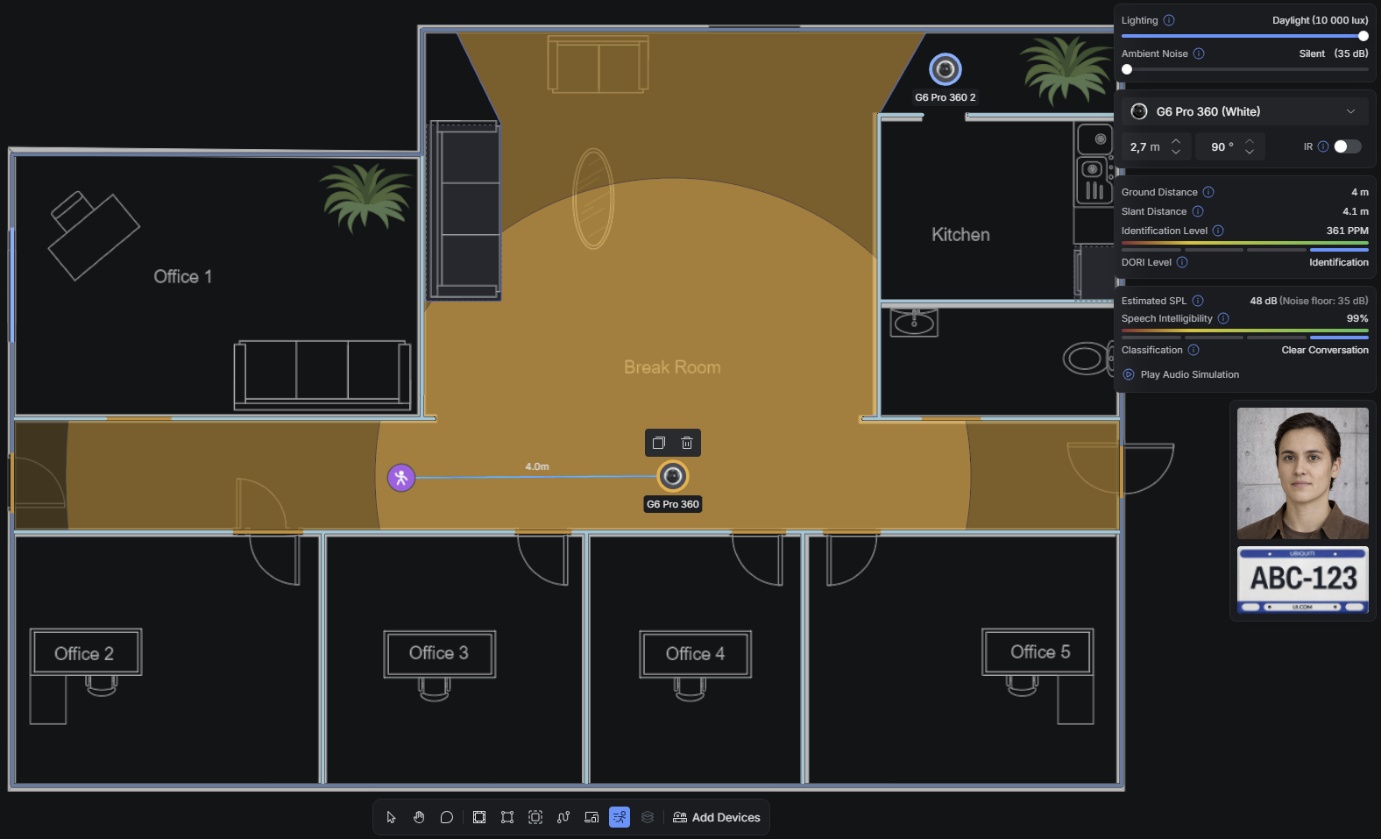

Porównanie dobrze pokazuje różnicę między kamerą, która jedynie rejestruje ruch, a urządzeniem dostarczającym materiał przydatny do późniejszej analizy. Jeszcze przed montażem można sprawdzić, czy kamerę należy przesunąć, obrócić albo zastąpić innym modelem.
Projekt, który pomaga zadawać właściwe pytania
UniFi Design Center nie zastępuje wizji lokalnej, pomiarów ani doświadczenia instalatora. Realny budynek może zaskoczyć materiałami, zakłóceniami, sposobem użytkowania i ograniczeniami montażowymi. Narzędzie pozwala jednak uporządkować projekt, zanim pojawi się pierwszy przewód, punkt dostępowy lub kamera.
Największą wartością Design Center nie jest sama kolorowa mapa. Jest nią możliwość wcześniejszego sprawdzenia skali, przegród, stref wymagających Wi-Fi, obiektów tłumiących, planu kanałowego, zasięgu czujników i użyteczności kamer. To także przestrzeń do pozostawienia konkretnych uwag osobom, które będą projekt akceptować i wykonywać.
Czy w swoich projektach wykorzystujecie Design Center tylko do map Wi-Fi, czy także do planowania kamer, czujników i uzgodnień montażowych?
